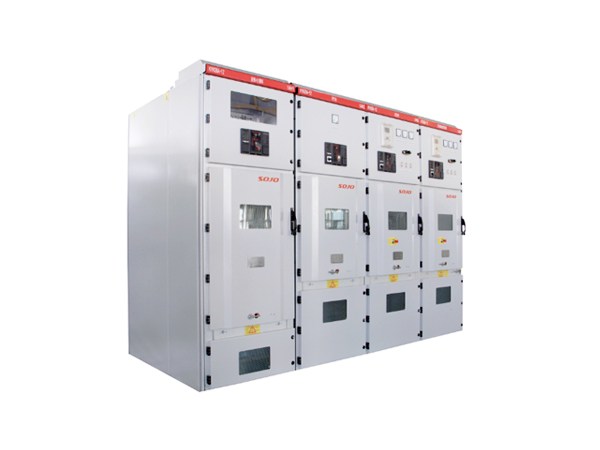

本开关适用于发电厂、变电所、工矿企业等的配电系统中，实现电能的接受、分配及对配电设备进行控制、监测和保护。

本开关设备一次接线方案完整、全面，能满足用户各种安装要求，即可配用本公司自主生产的VS1真空断路器，又可配用ABB公司的VD4真空断路器，也可配用法国施耐德电气EV12真空断路器等，能满足不同用户的需要。



型号

产品特点

开关设备按GB3906-91中铠装式金属封闭开关设备设计，整体是由柜体和中置式可抽出部分（即手车）两部分组成。柜体分四个单独的隔室，外壳防护等级为IP4X，各小隔室和断路器室门打开时防护等级为IP2X。具有架空进出线、电缆进出线及其它功能方案，经排列、组合后能形成多种接线方案。本开关设备可以从正面进行安装、调试和维护，因此可以背靠背双重排列或靠墙安装，提高了开关设备的安全性、灵活性，减少了占地面积。

柜体采用覆铝锌板、重量轻、机械强度高、外形美观。

手车骨架采用钢板经数控机床加工后组装而成，手车与柜体绝缘配合，机械联锁安全、可靠、灵活。

在安全方面，断路器手车室、母线室和电缆室上方均设有泄压装置，释放压力以确保操作人员和开关柜的安全。

额定电压	12kV
额定电流	630～4000A
额定短时耐受电流	20～40kA，4S
额定峰值耐受电流	50～100kA
1min工频耐压	42kV
雷电冲击耐压	75kV
额定短路电流开断次数	50次
机械寿命	2000次
防护等级	IP4X
