SJOD15-12系列 隔离开关主要用于交流户外10~15kV的线路网络中有电压无负载情况下，分、合电路之用。进行无负载带电高压线路的换接、隔离带电高压线路和被检修的高压母线、断路器等电气设备进行电气隔离。设有固定拉钩和自锁装置，灵活可靠。其中防污型的隔离开关可满足重污秽地区用户的要求，并可以有效地解决隔离开关在运行中出现的污闪问题。

本公司生产的型号主要有：

SJOD15(A/B/C)-12/200

SJOD15(A/B/C)-12/400

SJOD15(A/B/C)-12/630

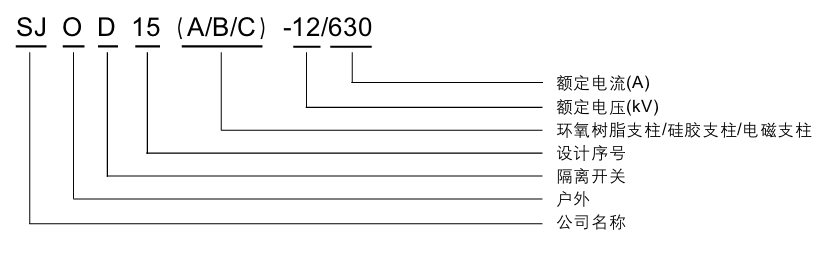

型号及其含义

使用环境条件:

a).环境温度：-45℃至+45℃；

b).风压不超过700MPa；

c).适用区域的海拔高度不超过3000m。

结构特点

1.导电回路采用表面镀银优质紫铜材料、导电接触面积大、回路电阻小、通流能力强。

2.锁扣及防偏设计、双防偏装置设计，合闸准确。简单可靠的子、母锁扣装置。锁扣与拉环巧妙结合，操作方便。

3.接线配件人性化设计，方头螺栓。

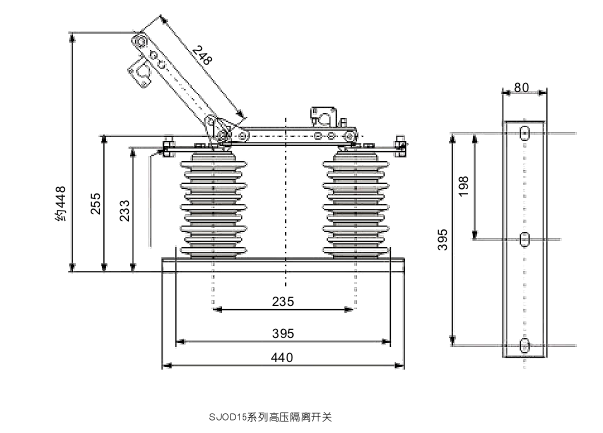

外观结构和尺寸

序号	项目		单位	参数
1	额定电压		kV	12
2	额定绝缘水平	1min工频耐压（相间、对地/断开）	kV	50/60
		雷电冲击耐压（相间、对地/断开）		95/110
3	额定电流		A	200/400/630
4	额定短路断开电流		kA	20
5	额定峰值耐受电流		kA	50
6	额定短路耐受电流		kA	20
7	额定短路耐受时间		s	4
8	机械寿命		次	2000
