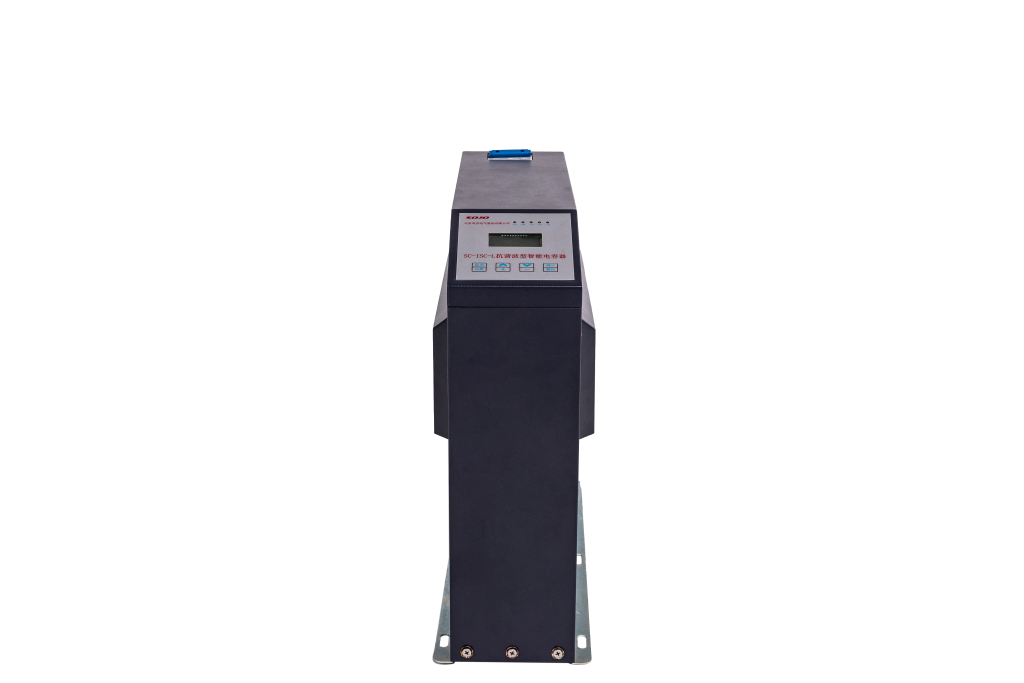

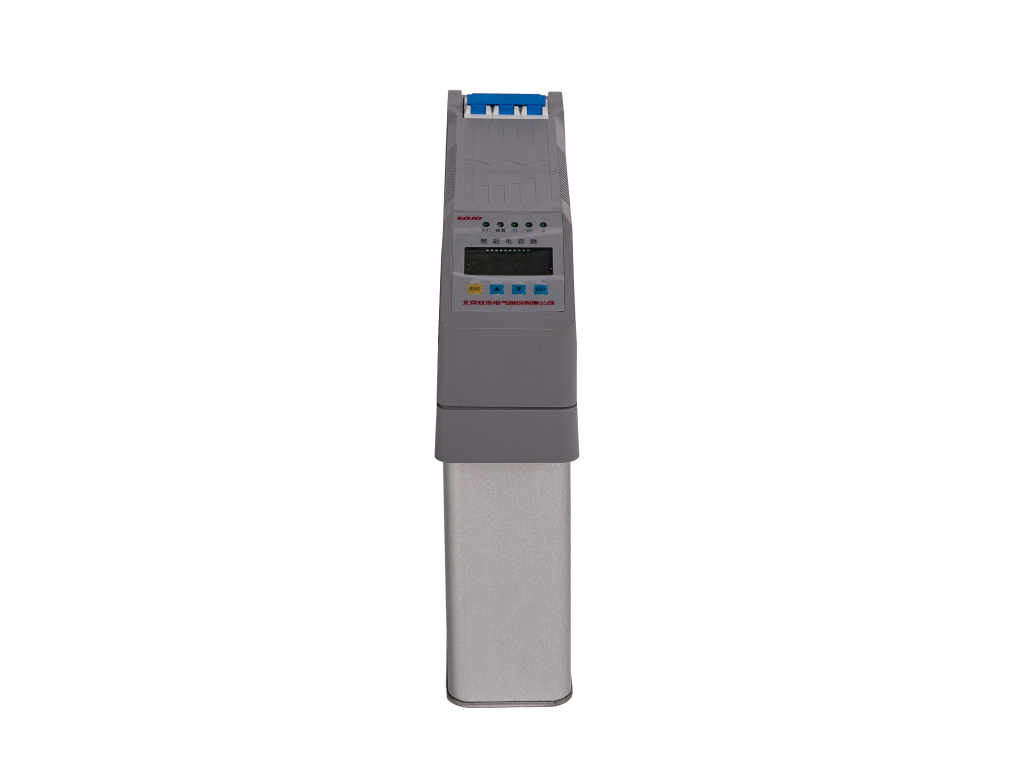

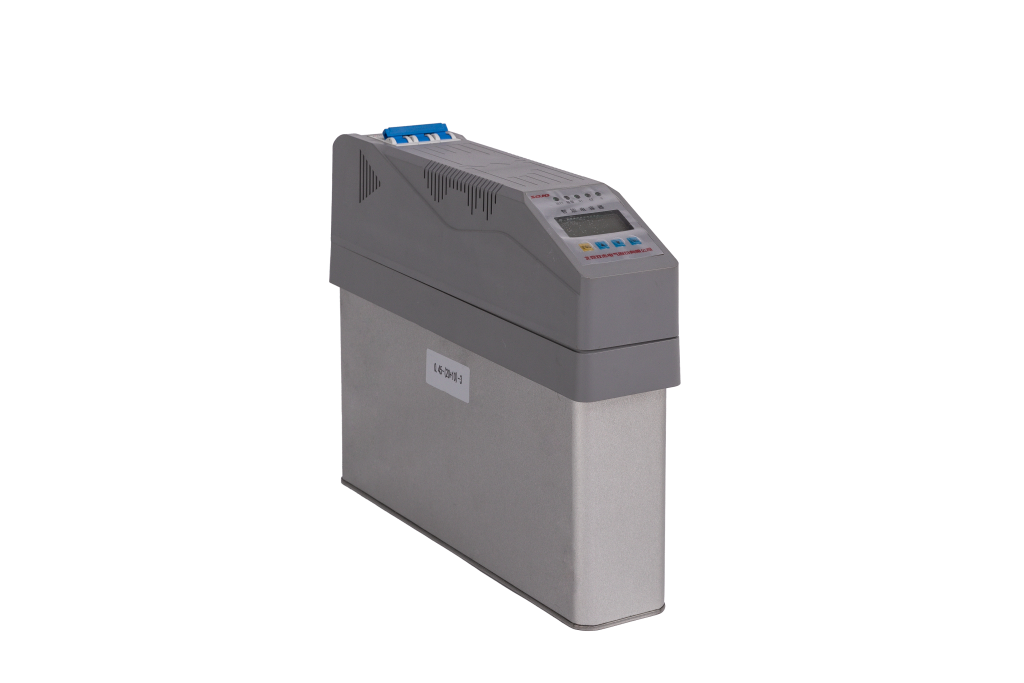

产品型号

型号         型号说明

SC-ICM-F02 分补控制模块

SC-ICM-G02 共补控制?？?/span>

SC-ICM-F-L02 抗谐波型分补控制模块

SC-ICM-G-L02 抗谐波型共补控制模块

产品功能

1、测量计算功能

?采集低压母线电压、电流，计算有功、无功、功率因数、电压电流谐波总畸变率等参数；

? 采集每组/相电容器电流，计算电容电流有效值（选配）；

? 采集电容器内部温度；

? 采集电抗器内部温度（抗谐波型）。

2、实时数据显示

通过外接笔端式液晶屏和指示灯，能显示电网的实时运行数据、电容器的投切状态、?？榈脑诵凶刺鸵斐Ｗ刺甘?。多台联网下，各机同步显示同类数据。

3、参数设置

通过外接液晶屏和按键，可修改计算、无功控制、报警等参数。

4、无功补偿功能

根据低压系统运行参数，按照目标功率因数、无功、电压上下限值进行无功补偿控制算法运算，决定各组/相电容器的投切。

5、电容?；すδ?nbsp;

主机保护功能

? 过压?；ぃ旱毕低车缪钩缛莨贡；は拗担鹱榍谐械缛萜?；

? 欠压?；ぃ旱毕低车缪钩缛萸费贡；は拗担鹱榍谐械缛萜?；

? 缺相?；ぃ旱毕低橙毕嗍?，逐组切除所有电容器；

? 短路保护：当电容器内部发生短路，智能电容器测控?？榈目掌靥?；

? 过流保护：当电容器内部发生过流，该组电容器切除；

? 温度保护：当电容器/电抗器温度超过温度整定值或测量回路异常时，该组电容切除。

6、自动组网功能

? 自由组网

多台智能电容器并联使用时，自动组网并产生一台智能电容器作为主机承担智能无功补偿控制器的功能，根据网络内各智能电容器的工作状态优化调度，控制电容器投切。若主机退出运行，则剩余智能电容器重新组网产生新主机并重复以上过程。

? 有序组网

多台智能电容器并联使用时，通过设置网络中的智能电容器物理地址进行组网。网络中的智能电容器的物理地址不为0，且不重复时，按此物理地址组网，地址最小的为主机。

技术指标

1、满足的技术标准

《DL/T 842 低压并联电容器装置使用技术条件》

《GB/T 22582 电力电容器 低压功率补偿装置》

《GB/T 15576 低压成套无功功率补偿装置》

2、应用环境条件

? 环境温度：-25℃～55℃

? 相对湿度：40℃，20%-90%

? 海拔高度：≤2000m

3、电气安全

? 主回路绝缘强度：试验电压2500V(1min)；

? ?；さ缏妨裕核薪拥氐脑虢拥芈荻ぜ溆锌煽康牡缙?；

? 安全防护：装置的壳体、可能带电的金属件及要求接地的电器元件的金属座与接地螺钉间有可靠的电气连接；

? 防护等级：IP30；

? 采样、控制电路防护：装置内置采样控制的电流回路使用专用的接线端子，电路一端有可靠接地；

4、电源条件

? 额定电压：AC230V/AC400V

? 电压偏差：±20%

? 工作频率：50±1.5Hz

? 电源波形：总畸变率≤5％

? 功率消耗：≤3VA

5、测量误差

? 电压、电流：1%

? 功率：2%

? 功率因数：±0.01

? 温度：±1℃

6、?；な奔?nbsp;

? 闭锁时间：5-60S

? 电容器切除时间：1S

7、无功补偿参数

? 联网电容器最大台数：32台
