特点

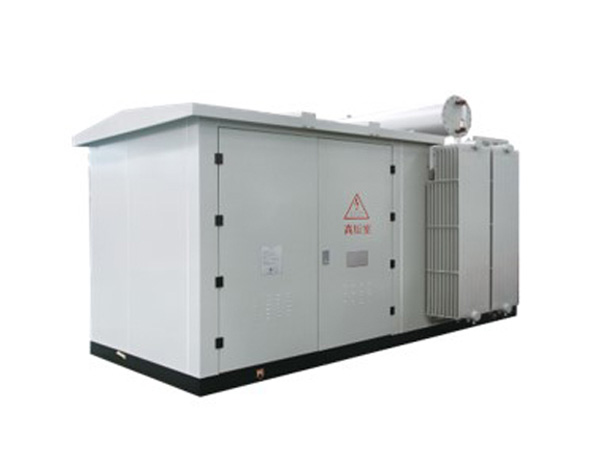

结构布置为品字型；分为高压室、低压室和变压器本体三部分；

高压室内设置高压柜，可配置负荷开关-熔断器组合电气柜或断路器柜；

低压室采用GGD交流低压开关设备，分层次、分功能、分隔室布置；

变压器为油浸式变压器，至于箱变壳体外，通过自然气候迅速带走变压器本体产生的热量，有效解决变压器散热问题。

华式箱变可选容量为（kVA）：630～4000

序号	参数名称		单位	参数
				ZGS**-Z.G（光伏）
1	额定电压	高压侧	kV	12、40.5
		低压侧	kV	0.4、0.69、0.8、1.14
2	变电站额定最大容量（变压器的额定容量）		kVA	630～4000
3	绝缘与动热稳定		\	按JB/T   10217-2013的规定
4	额定频率		Hz	50、60
5	辅助和控制回路的额定电源电压		V	AC220、DC220
6	辅助和控制回路的额定电源频率		Hz	50、60
7	木质方式		\	品字形或目字型
8	冷却方式		\	风冷或自冷
9	外壳防护等级	高、低压室	\	IP44D
		变压器室	\	IP68
